De ondergrondse motorisatie voor draaipoorten blijft een nichesegment binnen de residentiële automatisering. Het principe is eenvoudig: een operator, hydraulisch of electromechanisch, is ondergebracht in een gemetselde put onder elk deurblad. Geen armen, geen zichtbare cilinders. Het mechanisme verdwijnt op het niveau van de grond.
Dit type installatie spreekt aan om esthetische redenen, maar het brengt civieltechnische vereisten, elektrische normen en onderhoudsverplichtingen met zich mee die oplossingen in opbouw niet met zich meebrengen. Voordat deze keuze wordt gevalideerd, moet men begrijpen wat de term “ondergronds” werkelijk inhoudt op de bouwplaats en op de lange termijn.
Aanrader : Alles wat je moet weten over de verschillende fasen van de productie van moderne textiel
Gemetste put en elektrische voeding: wat de bouwplaats vereist
De ondergrondse motorisatie wordt niet op een bestaande pilaar bevestigd. Het vereist de creatie van een geconcreteerde put aan de voet van elk deurblad, dimensioneerd om de waterdichte behuizing van de operator te huisvesten. Deze put moet bestand zijn tegen de druk van de grond, het regenwater afvoeren en toegankelijk blijven voor onderhoud.
Bij een nieuwe poort wordt de put al in de ontwerpfase van de funderingen voorzien. Bij een bestaande poort houdt de interventie in dat de deurbladen moeten worden verwijderd, een deel van de vloer moet worden gebroken en soms de funderingen van de pilaren moeten worden aangepast. De meerkosten in vergelijking met een motorisatie met armen of cilinders zijn aanzienlijk, en de ervaringen op het terrein verschillen op dit punt afhankelijk van de aard van de grond (klei, zand, steen).
Verder lezen : Alles wat u moet weten over co-sleeping: voordelen, tips en veiligheid voor uw baby
De elektrische voeding voegt een laag van complexiteit toe. De recente aanbevelingen voor ondergrondse poortkabels vereisen een combinatie van drie verplichte beschermingen: wettelijke diepte, TPC-buis en waarschuwingsgaas. De minimale diepte wordt vastgesteld op 85 cm zodra de kabel onder een berijdbaar gebied loopt. De sleuven zijn vaak langer dan bij een systeem in opbouw, omdat het pad de elektrische kast met elke put moet verbinden zonder de bestaande netwerken (water, afvoer) te kruisen.
Een artikel dat de specificiteiten van de ondergrondse motorisatie beschrijft, helpt om deze vereisten beter te begrijpen voordat de werkzaamheden worden gestart.
Hydraulische of electromechanische operator: twee ondergrondse technologieën met verschillende logica’s
Niet alle ondergrondse motoren werken op dezelfde manier. Twee families bestaan naast elkaar, en de keuze tussen hen beïnvloedt de duurzaamheid, de onderhoudskosten en het gedrag van de poort.
Ondergrondse hydraulische cilinder
De hydraulische operator gebruikt een pomp en een drukoliecircuit om het deurblad te bedienen. Zijn duwkracht is hoog, wat hem geschikt maakt voor zware poorten (smeedijzer, massief hout). De beweging is geleidelijk en stil.
Daarentegen is een ondergronds hydraulisch circuit blootgesteld aan temperatuurvariaties. Vorst kan de viscositeit van de olie beïnvloeden, en een lek in de behuizing vereist een zware interventie. De omkeerbare hydraulische operators, die handmatige bediening van de poort mogelijk maken in geval van een storing, zijn een aanzienlijk voordeel op dit punt.
Ondergrondse electromechanische motor
Het electromechanische alternatief is gebaseerd op een klassieke motorreductor. De mechanica is eenvoudiger, de slijtageonderdelen zijn minder kostbaar. Daarentegen is de laadcapaciteit doorgaans lager dan die van een hydraulische operator, wat het gebruik beperkt tot poorten van gematigd gewicht.
De beschikbare gegevens stellen niet in staat om een absolute superioriteit van de ene technologie boven de andere te concluderen. De keuze hangt af van het gewicht van de poort, het lokale klimaat en de frequentie van dagelijks gebruik.
Veiligheidsnormen voor gemotoriseerde poorten: EN 13241, EN 12453 en de Arbeidswet
De ondergrondse motorisatie ontsnapt niet aan het regelgevend kader dat van toepassing is op elke gemotoriseerde poort. De normen EN 13241 en EN 12453 vereisen specifieke veiligheidsvoorzieningen:
- Obstakeldetectie door fotocellen, om de sluiting te onderbreken als er een persoon of object in de bewegingszone aanwezig is
- Veilige randen (of taststangen) op de deurbladen, die de beweging stoppen bij contact
- Beperking van de drukkracht, gemeten volgens drempels die zijn gedefinieerd door de norm EN 12453
Voor gemengde toegang (woonruimte met werknemers, bedrijfsingang) vereist het artikel R4214-7 van de Arbeidswet regelmatige controle en onderhoud van deuren en poorten, met de verplichting om zonder risico op ongevallen voor werknemers te functioneren. Deze eis komt bovenop de Europese normen en houdt een traceerbaarheid van onderhoudsinterventies in.
Bij een ondergrondse motorisatie vereist de naleving van deze normen bijzondere aandacht voor de plaatsing van de fotocellen. Hun lage positionering, op grondniveau, maakt ze blootgesteld aan vervuiling en schokken. Regelmatige reiniging van de optieken is essentieel om de conformiteit te behouden.
Onderhoud van een ondergrondse motorisatie: toegang, drainage en levensduur

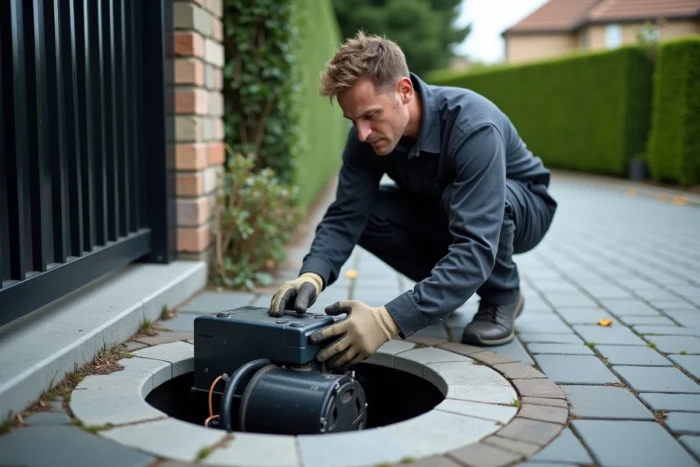

Onderhoud is het punt dat een ondergrondse motorisatie het meest onderscheidt van een systeem in opbouw. Terwijl een motor met armen binnen enkele minuten kan worden gedemonteerd, vereist een ondergrondse operator het openen van de putbehuizing voor elke interventie.
De drainage van de put is de eerste factor voor de levensduur. Als het water rond de behuizing stagneert, vordert de corrosie, verslechteren de afdichtingen en lijden de elektrische aansluitingen. Fabrikanten raden aan om het drainsysteem minstens één keer per jaar te controleren, bij voorkeur voor het regenseizoen.
- Controleer op stilstaand water in de put en de goede werking van de drainage
- Controleer de staat van de afdichtingen van de behuizing
- Test de fotocellen en de veilige randen
- Controleer het oliepeil en de afwezigheid van lekkage (hydraulische operator)
- Zorg ervoor dat de handmatige ontkoppeling goed werkt
De levensduur van een goed onderhouden ondergrondse operator overschrijdt ruimschoots die van een motor met armen die aan de elementen is blootgesteld. Daarentegen kan een gebrek aan drainage deze levensduur drastisch verkorten, soms binnen enkele jaren. De vervangingskosten van een ondergrondse operator, inclusief eventuele aanpassing van de put, zijn aanzienlijk hoger dan die van een motor in opbouw.
De ondergrondse motorisatie blijft een coherente technische keuze wanneer de esthetiek van de poort prioriteit heeft en de configuratie van het terrein een betrouwbare drainage mogelijk maakt. Op slecht doorlatende kleigrond of in een gebied met veel neerslag verdienen de onderhoudsvereisten het om met helderheid te worden gewogen voordat de eerste put wordt gestort.
